小编秘诀传授之四芯网线接法

电脑基础 发布时间:2019-07-09 10:42:59

我们常见的网线都是有八根线,也就是俗称的“八芯网线”,但是如果家里接的是小区宽带的话,也许你会发现你的网线只有四根线,俗称“四芯网线”,那这种四芯网线怎么接水晶头呢?

网线水晶头接法有568A和568B两种接法

TIA/EIA-568B: 1、白橙,2、橙,3、白绿,4、蓝,5、白蓝,6、绿,7、白棕,8、棕

TIA/EIA-568A: 1、白绿,2、绿,3、白橙,4、蓝,5、白蓝,6、橙,7、白棕,8、棕

但是我们日常生活中所制作的八芯网线其实只用了四根,就是线序中1、2、3、6是用于连接上网的,所以只要接这四根线就可以正常上网了。

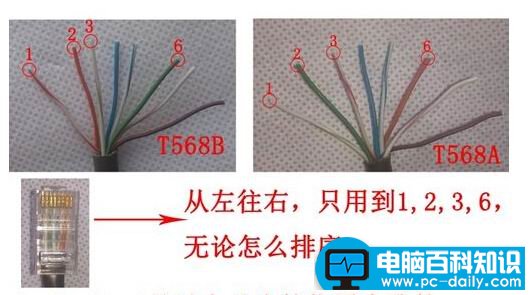

图解四芯网线水晶头接法

用网线钳剥开网线后,按照568A或者568B水晶头接法将网线排序并将四根线插入到水晶头的1、2、3、6线槽内(千万不要弄错),然后用网线钳压紧即可。

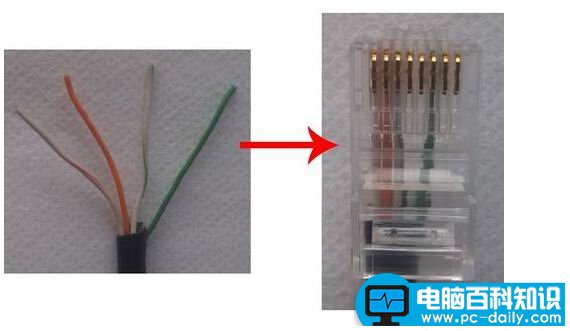

图解四芯网线水晶头接法

这样一根四芯网线就做好了。
